Притирочно-доводочные станки

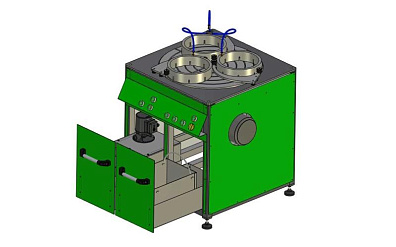

Притирочные стационарные станки ТМ ПС предназначены для притирки плоских поверхностей с использованием абразивных паст и эмульсии.

В ходе притирки достигается шероховатость до 0,08 мкм, при этом снимаемый припуск не превышает сотых долей миллиметра. Притирке могут подвергаться детали, изготовленные из широкого спектра материалов, поддающихся абразивной обработке.

Станки оснащены вращающимся притирочным столом, на котором установлены рабочие кольца. Притирочный стол и кольца изготовлены из высококачественного серого чугуна одной плавки, за счет чего достигается точное соответствие механических свойств деталей и равномерность износа стола и колец.

За счет разницы в линейной скорости вращения внешнего и внутреннего радиуса притирочного стола кольца при работе установке вращаются вокруг своей оси, обеспечивая, тем самым, контакт притираемой поверхности детали с поверхностью притира по неповторяющейся траектории – это исключает нарушение плоскостности поверхности детали из-за возможного неравномерного износа стола.

Рабочая поверхность притирочного стола снабжена радиально расположенными канавками для отвода отработанного абразива, и концентрическими кольцевыми канавками для лучшего распределения абразива и контроля степени износа притира.

Станки могут комплектоваться:

— системой плавной бесступенчатой регулировки частоты вращения стола. Система обеспечивает плавное бесступенчатое изменение частоты вращения притирочного стола от 5 оборотов в минуту до максимальной частоты вращения. Система состоит из частотного преобразователя, модуля принудительного охлаждения электродвигателя, органов управления, электрической проводки, монтажных элементов;

— системой автоматической подачи рабочей эмульсии на стол. Система состоит из бака для эмульсии, оборудованного насосом, системой перемешивания рабочей смеси в баке, подающего коллектора с гибкими трубками и кранами для подвода и регулировки расхода рабочей смеси, а также – компонентами управления помпой (кнопками «вкл/выкл», реле);

— дополнительными кольцами. Максимальное количество колец и максимальный диаметр кольца для каждого типоразмера станка указан в таблице. Комплект состоит непосредственно из кольца необходимого размера, упорной скобы с роликами, монтажных втулок и метизов;

— текстолитовыми вкладышами в кольца для притирки мелких деталей.
